1.利用EastWave软件参数扫描功能设计一个天线单元，并给出在以下两个工作频段范围内天线单元的辐射方向图和增益、端口的电压驻波比。具体要求如下：

(1)工作频段：1260MHz±20MHz、1553MHz±20MHz

(2)极化形式：右旋圆极化

(3)馈电形式：不限

(4)天线形式：工作在两个频段的叠层天线

(5)电压驻波比：≤2

(6)单元增益：≥-3.5dBi（仰角≥20°，方位0°-360°）

天线单元示意图

2.使用条件1所设计的天线单元，将其组成阵列，阵列形式不限（不得出现栅瓣），阵列单元数30个，可改变阵列幅度分布。仿真计算该天线阵下扫描角θ为0°、30°下的3D方向图和两个方位面的二维方向图，记录方向图的主副瓣比，波瓣宽度等结果。

提示：可调节阵列幅度分布提高主副瓣比性能。

--------------------------------

总评分将通过天线单元指标、天线阵的主瓣增益、主副瓣比以及仿真设置合理性、结果准确度、计算速度、说明文档等方面对结果进行评定。

设计一个单层天线罩，基于EastWave软件，给出其在工作频率下，各扫描角（0-30°）的透射率及BSE。要求0-30°扫描角的双极化透波率均大于80%。具体参数要求如下：

(1)工作频率：10GHz

(2)极化形式：垂直极化、水平极化

(3)扫描角范围：0°-30°，间隔5°

(4)口面直径：300mm

(5)天线罩：

①　外形面：球形鼻锥，大小为454mm*454mm*750mm

②　厚度范围：15mm-25mm，可以不等厚度优化

③　材料介电常数：3.0，损耗角正切：0.003

天线罩外形面

备注：天线罩外形面模型见附件

--------------------------------

总评分将根据透射率、BSE以及仿真优化设置合理性、结果准确度、计算速度、说明文档等方面对结果进行评定。

1.设计一个FSS单元，基于EastWave软件，仿真得出在0-40°下的频选透波率。要求在垂直入射下，工作频段的透波率大于75%，阻带透波率基本小于10%。具体要求如下：

(1)工作频段：10GHz±0.5GHz

(2)阻带：S波段及以下

(3)极化形式：TM、TE

2.将上述频选单元铺设至天线罩外表面，计算宽频透波率，要求给出频选天线罩在1-12GHz下的透波率结果。具体要求如下：

(1)频率：1-12GHz

(2)天线罩：球壳罩，厚度为10mm，材料介电常数3.0，损耗角正切为0.003

(3)扫描角度：θ=0°，φ=0°。

--------------------------------

总评分将根据频选单元的设计、仿真设置合理性、结果准确度、计算速度、说明文档等方面对结果进行评定。

注：E1为带机箱情况下的机箱内部测试到的场值最大值；E0为不带机箱情况下计算区域内部测试到的场值最大值。

导入提供的机箱模型，建立线缆（可以在软件内用细导线替代）。线缆一端在机箱外部，一端接PCB板（PCB板用金属板替代，机箱内部线缆和PCB板用馈线连接，负载为50欧姆纯电阻）。仿真通过线缆耦合进机箱的能量，要根据机箱缝隙尺寸划分网格，设置高功率微波源（频率从100MHz-2GHz），仿真计算得到线缆端口耦合电流和电压。

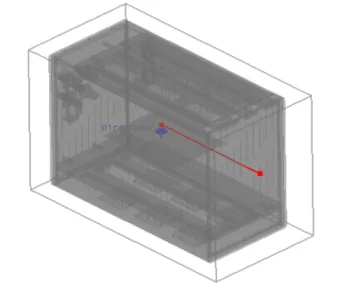

机箱+线缆设置示意图

备注：

(1)机箱模型见附件

(2)平面波入射方向沿Z轴负方向，极化沿X轴

(3)线缆起点坐标为（0mm，-60mm，200mm），终点坐标为（0mm，1800mm，200mm），金属板的大小长1000mm，宽1300m，高0.036mm，中心坐标都为0，集总元件连接线缆起点和金属板。

--------------------------------

总评分将根据机箱以及线缆耦合仿真要求、参数仿真设置合理性、结果准确度、计算速度、说明文档等方面对结果进行评定。

根据提供的模型，基于EastWave软件仿真得出指定频率下不同极化、不同角度的单站RCS以及成像结果，对比杏仁体无腔和有腔的RCS和成像区别，说明散射机理。具体参数如下：

(1)工作频率：10GHz

(2)极化形式：垂直极化、水平极化

(3)仿真角度：俯仰角：15°（θ=75°），方位角-20°~20°。

仿真任务如下：

(1)计算杏仁体单站RCS（单频扫角）

(2)计算杏仁体ISAR成像

(3)计算杏仁体+腔体RCS（单频扫角）

(4)计算杏仁体+腔体ISAR成像

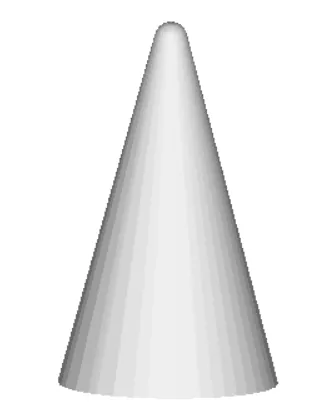

低散射杏仁体模型

备注：低散射杏仁体、低散射杏仁体+腔体模型见附件。

--------------------------------

通过百度网盘分享的文件：专业赛道模型及说明文档模板

链接：

https://pan.baidu.com/s/1sNHhAuJzAKwIOOk8BehvhQ?pwd=ew76

提取码：ew76

(1)要求必须选择2道考题。

(2)提交**.ewp2、**.mxd等仿真相关文件。作品必须完整，包含工程文件及计算结果。

(3)提交说明文档。包括但不限于设计思路、仿真过程及结果分析，比如如何提高主副瓣比、如何优化天线罩、散射机理说明等。具体要求如下：

• 说明文档模板见附件；

• 每道考题对应一份说明文档；

• 题目自拟；

• 字数不少于800字（不包含参考文献）；

• 如有参考文献，请标注出处。

1.设计要求

用EastWave软件导入飞机模型并建立贴片天线。贴片天线放置在飞机上，贴片天线的坐标位置需要参数化设置，并可以调整。贴片天线的模型可以自己建立，也可以从软件自带天线库中导出。将建立好的飞机+天线案例一键生成APP，观察飞机对不同位置下贴片天线的辐射特性影响。

2.仿真结果要求

通过调整天线在飞机上的位置，仿真得到其3D辐射方向图和二维近场（区域场）截面图，观察飞机对不同位置（至少两个位置）下天线辐射特性的影响。

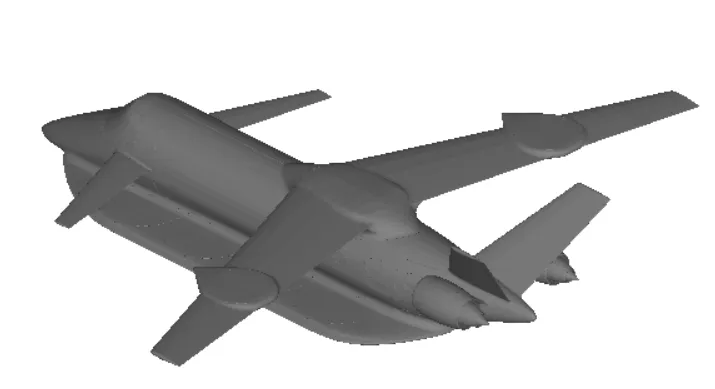

飞机模型

备注：

(1)飞机模型见附件。

(2)贴片天线工作频段S波段（频段在计算量允许的情况下也可自由设置）。

--------------------------------

总评分将根据仿真案例的合理性、一键生成App的过程、App参数设置合理性、结果准确度、计算速度、说明文档等方面对结果进行评定。

1.设计要求

基于EastWave软件，设计天线单元结构（可从天线库中导入，也可自行设计），合理调整参数，天线结构需要参数化设置，工作频率1-6GHz，然后组成三角形栅格矩形边界阵列天线，需要参数化设置阵列个数(初始阵列个数18个)、辐射方向，设置远场监视器，远场记录频点为1GHz、3GHz、6GHz；然后一键生成APP，在APP中观察不同阵列个数以及不同出射角度下天线阵列的辐射特性。

2.仿真结果要求

通过调整天线阵列的个数以及不同辐射角度，仿真得到其3D辐射方向图和二维近场截面图，观察不同参数下天线的辐射特性。

备注：三角形栅格矩形平面阵列排布方式如下所示。

--------------------------------

总评分将根据仿真案例的合理性、一键生成App的过程、App参数设置合理性、结果准确度、计算速度、说明文档等方面对结果进行评定。

1.设计要求

用EastWave软件设计频选单元结构，计算其透射率/反射率，FSS单元设计为带通型频选，频率不限制，结构参数、频率、角度、极化需要参数化设置；然后一键生成APP，观查和研究频选的谐振现象，仿真不同结构参数以及不同频率下FSS单元的透反特性。

2.仿真结果要求

通过调整频选单元的结构参数、频率、极化、辐射角度，仿真得到其透射率和反射率，观察不同结构参数以及不同频率下FSS单元的透反特性。

--------------------------------

总评分将根据仿真案例的合理性、一键生成App的过程、App参数设置合理性、结果准确度、计算速度、说明文档等方面对结果进行评定。

1.设计要求

通过EastWave软件来设计矩形波导（宽度a=2cm, 高度b=1cm），模拟矩形波导中的电磁波传播。重点考察TE（横向电场）模式和TM（横向磁场）模式的特点，包括截止频率、模式分布等。一键生成APP后，调整波导尺寸、工作频率等参数，观察并分析不同条件下的电磁波行为。

2.问题分析

① 使用仿真软件分别展示矩形波导中的TE模式和TM模式在波导内部的电场和磁场分布情况。

② 通过仿真结果来确定给定尺寸的矩形波导中最低阶TE模式的截止频率。并通过仿真验证你的结果。

③ 分别使用高于和低于截止频率的入射光束打入矩形波导中，分别观察电磁波传播情况。

矩形波导示意图

--------------------------------

总评分将根据仿真案例的合理性、一键生成App的过程、App参数设置合理性、结果准确度、计算速度、说明文档等方面对结果进行评定。

1.设计要求

用EastWave软件设计双缝干涉模型，所有结构需要参数化建立，并一键生成APP。通过修改变量可以进行对双缝干涉的研究，观察动态干涉过程，并通过仿真得到的干涉图像与理论预测进行对比。

2.问题分析

①当双缝距离d增加时，极大值之间的距离是变大，变小还是不变？

②狭缝的宽度增大时，极大值之间的距离是变大，变小还是不变？

③当d变大时，在包络中的衍射暗纹的距离是变大，变小还是不变？

④当狭缝的宽度增大时，在包络中的衍射暗纹之间的距离是变大，变小还是不变？

--------------------------------

总评分将根据仿真案例的合理性、一键生成App的过程、App参数设置合理性、结果准确度、计算速度、说明文档等方面对结果进行评定。

通过百度网盘分享的文件：App赛道模型及说明文档模板

链接：

https://pan.baidu.com/s/1ACMDYb4v_57x-NU45CYG4g?pwd=ew76

提取码：ew76

(1)要求必须选择2道考题。

(2)提交**.ewp2、**.mxd、**.app.epk等仿真相关文件。作品必须完整，包含工程文件及计算结果。

(3)提交说明文档。包括但不限于关键操作步骤（如建模、生成App等）、结果分析。具体要求如下：

• 说明文档模板见附件；

• 每道考题对应一份说明文档；

• 题目自拟；

• 字数不少于800字（不包含参考文献）；

• 如有参考文献，请标注出处。

基于EastWave软件自行设计一个有特殊含义的文字模型，频率、材料不限制，设置激励源，新建区域场、表面场或远场等监视器，完成“文字”的仿真后，在实时场或监视器结果中的电磁场分布、方向图等基础上调整电磁波的颜色分布，发挥创意，可进行适当后期处理，将成品以图片、动图或视频的形式展现。

备注：可调节修改仿真频率、文字模型、查看的区域/表面等。

--------------------------------

总评分将通过图片/动图/视频的美观度、创意度、分享度等方面进行评定。

基于EastWave软件自行设计一个与现实物品相似或具有节日特色的模型（比如：圣诞树、灯笼、雪人、对联等），频率、材料不限制，设置激励源，新建区域场、表面场或远场等监视器，完成“物品”的仿真后，在实时场或监视器结果中的电磁场分布、方向图等基础上调整电磁波的颜色分布，发挥创意，可进行适当后期处理，将成品以图片、动图或视频的形式展现。

备注：可调节修改仿真频率、模型、查看的区域/表面等。

--------------------------------

总评分将通过图片/动图/视频的美观度、创意度、分享度等方面进行评定。

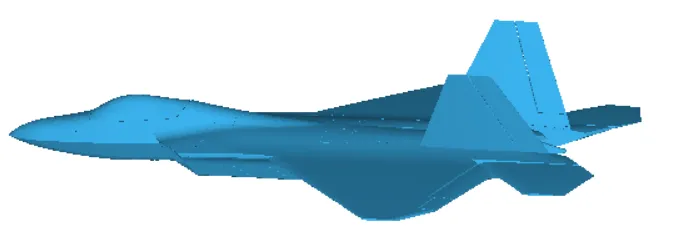

用EastWave软件导入所提供的F22模型，频率、材料不限制，也可自行建模或导入其它具有真实物理意义的模型，设置激励源，新建区域场、表面场或远场等监视器，完成“物品”的仿真后，在实时场或监视器结果中的电磁场分布、方向图等基础上调整电磁波的颜色分布，发挥创意，可进行适当后期处理，将成品以图片、动图或视频的形式展现。

备注：可调节修改仿真频率、模型、查看的区域/表面等。

--------------------------------

总评分将通过图片/动图/视频的美观度、创意度、分享度等方面进行评定。

通过百度网盘分享的文件：趣味赛道模型及辅助软件

链接：

https://pan.baidu.com/s/1JGsXCyYJ7EhZj0jpWWKaAw?pwd=ew76

提取码：ew76

平台分享要求：

图文并茂地在社交平台进行分享发布，具体要求如下：

(1)带两个话题标签/词条

#“东峻杯”电磁仿真大赛

#EastWave软件

(2)在至少2个社交平台上进行发布

①必选项：微信朋友圈

②可选项：微波仿真论坛（https://bbs.rfeda.cn/）、CSDN博客、微博、小红书、B站、抖音、微信视频号等

(3)点赞量、互动度将作为评分标准之一

作品提交要求：

(1)提交**.ewp2、**.mxd等仿真相关文件。作品必须完整，包含工程文件及计算结果。

(2)提交社交平台分享链接及截图。朋友圈及其他分享，带指定话题标签/词条，全范围公开发布，不得屏蔽隐藏。

(3)提交PPT，PPT中包含题目仿真所涉及的图片、动图或视频。PPT页数不少于10页，其中一页为作品介绍（不少于100字）；PPT必须有文字描述，且不可完全一页一图/动图。
