等离子体隐身技术是一种主动反雷达隐身技术，通过等离子体对电磁波的反射、吸收等机制，降低雷达的探测几率，并通过控制等离子体参数（如等离子体频率、碰撞频率等）来满足特定要求来规避不同频段电磁波的探测，具有不影响防护目标的结构外形、参数可调可控，维护相对简便且成本低廉等优点。等离子体可通过气体放电得到，且通过控制放电功率调节等离子体浓度，从而灵活控制隐身性能。
等离子体角频率
（单位：rad/s）
：电子体密度 e：电子电荷 m：电子质量 ε：介电常数
等离子体折射率
上式ω为外来电磁波频率
（1）当 ω <
,折射率为纯虚数，电磁波不能在等离子体中传播。即为等离子体频率为截止频率。
（2）当 ω > ,折射率小于1，从空气入射到等离子体表面，当入射角
,出现全发射现象。
由于飞行器外形一般多为流线形，电磁波从正前方附近入射时，入射角都比较大，低于截止频率的电磁波不能进入等离子介质，在罩子表面发生大角度反射，从而大幅度减少RCS，而高于截止频率的一部分电磁波由于入射角大于临界入射角，在罩壁位置发生全反射，仅在头部位置附近可以进入小部分能量。依然具有较好的隐身效果。
1、等离子罩天线罩
天线罩模型：球形鼻锥，352mm×352mm×600mm
半锥角：15°
罩壁厚度：20mm
底部金属板:直径300mm
2、等离子材料
等离子体设定为稀薄理想等离子体，粒子碰撞频率约等于0（忽略损耗），等离子体密度为
。根据等离子体频率公式，得出等离子体频率为6.34GHz。

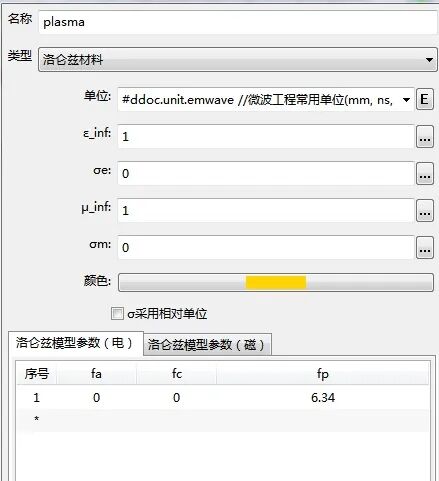

等离子仿真需要选择洛伦兹材料，fp设置为6.34
材料单位：微波工程单位
fa:阵子谐振频率，这里设为0
fc:阻尼频率，这里忽略损耗，设为0
fp:等离子体频率,这里设置为6.34，表示6.34GHz。
3、入射波参数设置
仿真频率：3-15GHz

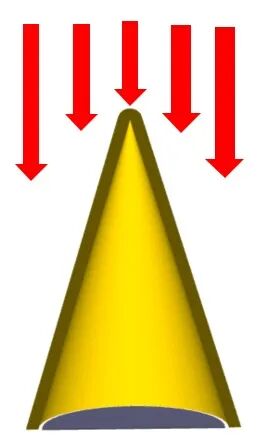

平面波入射方向：沿顶头入射

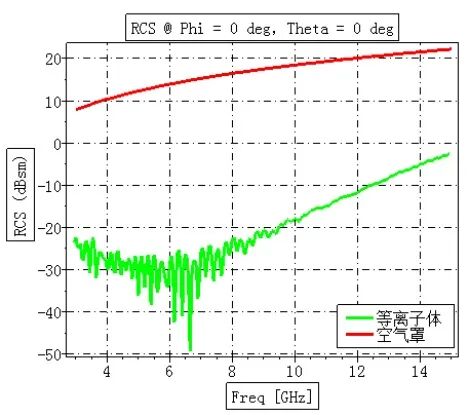

RCS扫频曲线
等离子体罩对于强散射源起到很好的屏蔽效果，RCS降低达30个dB。

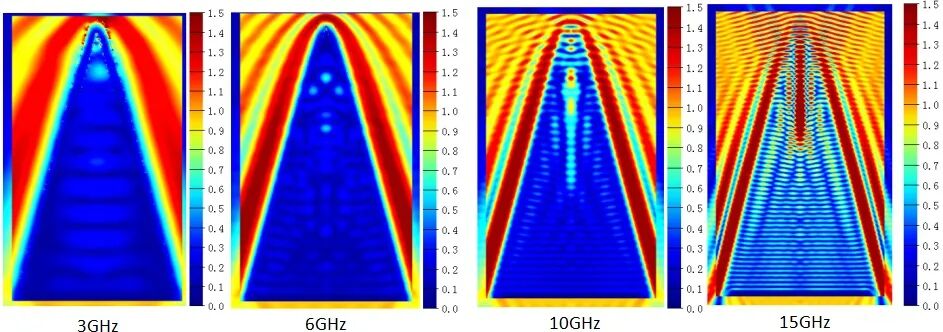

机理分析
小于6.34GHz的电磁波不能在等离子体中传播，因此罩子内部场很小。
大于6.34GHz的电磁波由于罩壁表面的入射角大于全反射角，因此在罩壁表面发生全发射。
比如15GHz的临界入射角为65°，正前方入射到罩壁，对应的平板入射角θ=75°，θ >
，因此壁位置发生全反射，仅头部位置可以进入小部分能量。仅在头部附近可以进入罩体内部，也能起到很好的隐身效果。
