全波仿真一次计算得到的场分布为总场分布，可通过两次计算：一次为无模型场分布（相当于入射场），一次为带模型场分布（相当于总场），2个场分布相减，得到差值场。差值场功能可清晰分离目标物体对电磁波的散射、反射等扰动效应，适用于天线设计中隔离度优化、路径分析、雷达散射截面（RCS）分析、隐身设计、电磁兼容性评估等场景，为复杂电磁问题的精准诊断与优化提供直观依据。
本案例仿真的目标是带金属头圆锥形介质罩的截面差值场。
扫描方式：宽频扫角。
频率：10GHz
扫描角度：为0°-30°，间隔为15°。
天线罩尺寸：193mm x 193mm x 360mm（电尺寸：6.43倍波长×6.43倍波长×12.0倍波长）。
●设置变量和材料
●建立物理模型
新建尖椎天线罩，设置尖锥罩几何参数如图，名称设置为 圆锥罩 。

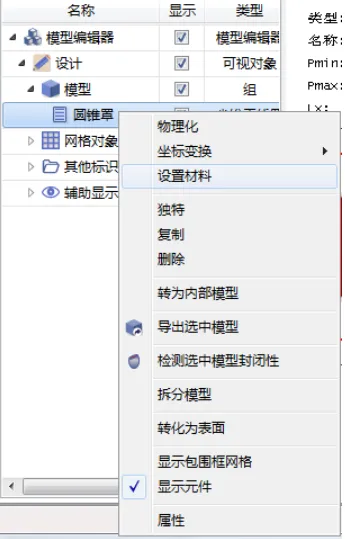

设置天线罩材料@mat_1，这里的@符号表示引用变量，即材料设置为之前变量表中mat_1变量对应的radome材料 。
点击 确定 ，赋予介质材料的天线罩颜色变为绿色，表示天线罩材料为 radome 如图。
通过 新建几何结构体 >> 圆锥 建立金属头模型，设置金属头模型材料为 @mat_2 ,这里的@符号表示引用变量，即之前变量表中设置的 mat_2 。
设置坐标变换，将金属头平移至罩子顶部。
带金属头天线罩模型如图
注意：这里的金属头和介质罩的模型位置有交集，软件通过 模型编辑器 中物理模型的优先级判定重合区域的材料。比如下图
金属头 位置高于 圆锥罩 ，则重合区域材料判定为金属头的材料。选中几何模型上方的文件夹标志，该标志表示模型已物理化，将建立的介质罩和金属头组合
组合名称为 天线罩
设置天线罩模式相关的必要参数。 工程管理器窗口 中，双击 计算模式 。
设置天线罩模式参数，模式名称可以修改。 目标天线罩 选择上面设置的名称 天线罩。

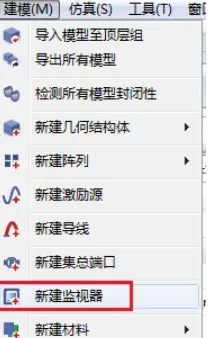

区域场监视器 可用来记录某个截面的场分布，这里用来查看即完成后的差值场。菜单栏选择 新建监视器，监视器命名为 near ，类型选择 区域场监视器（频域） 。
计算完成后， 结果 下方出现与工程文件名称相同的 mxd 文件共3个，双击第3个，进入后处理界面。
绘图类型 选择 差值图 ， 复数分量 选择 幅值 。
该图显示的第1次计算的场（介质罩+金属头）减去第2次计算的场（空气）的结果。
选择其他角度查看：
绘图类型 选择 对比图 ，可显示第1次计算和第2次计算的独立场分布
差值场是场分量的复数形式做差值，因此如果第1次和第2次计算场的幅值都为A，相位差180°，则差结果的幅值是2A，而不是0。
