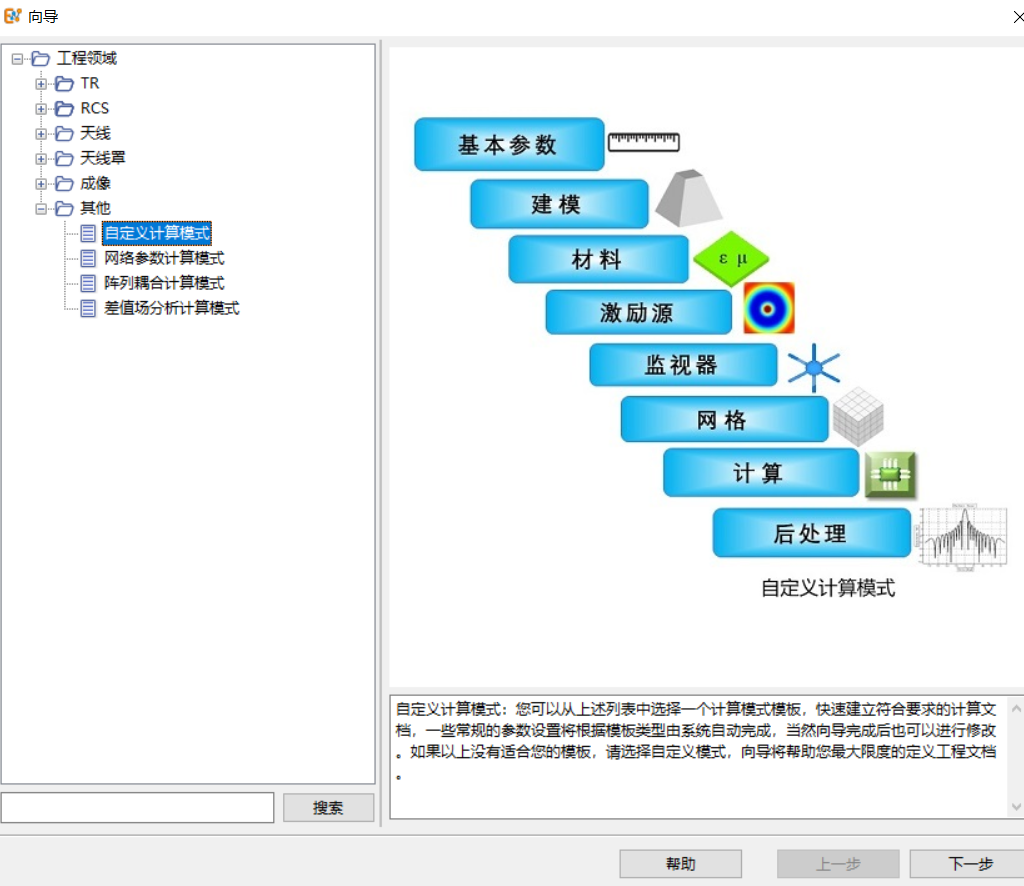

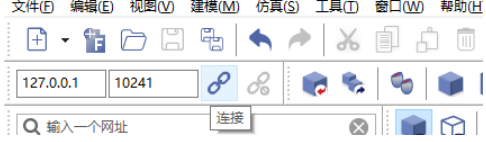

EastWave V7.6软件自定义模式：在自定义计算模式下，用户需要对仿真设计流程有深入的理解，手动设置激励源、监视器和边界条件。在后处理部分，用户可能还要根据监视器的数据情况，对其做进一步处理得到合适的结果。
本案例仿真的目标是得到线缆在机箱内集总元件上产生的干扰电流。
频率为：5GHz-10GHz
●设置单位和材料

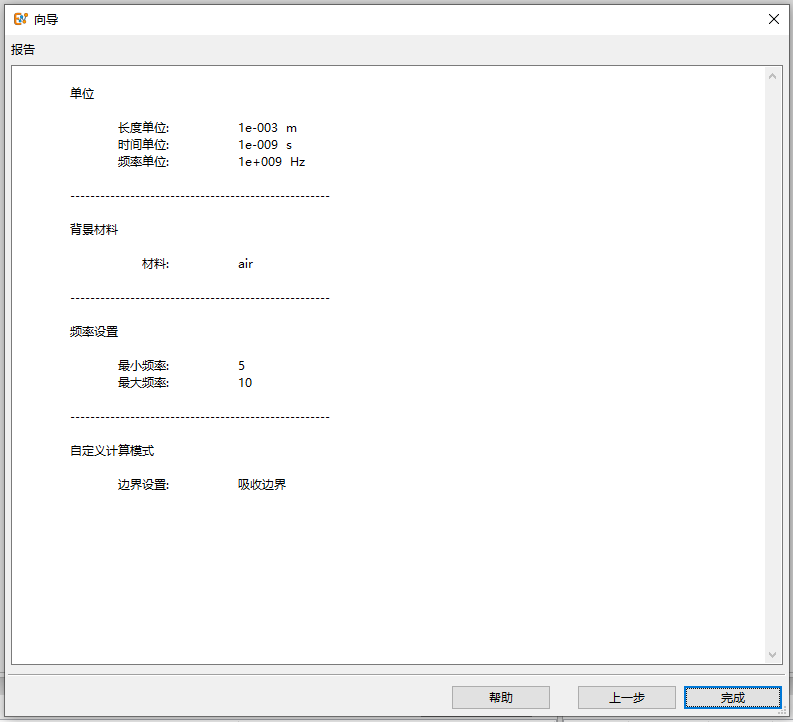

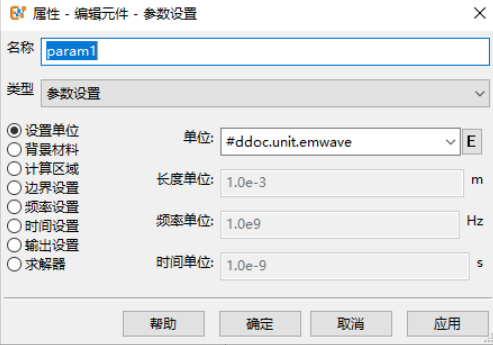

选择#ddoc.unit.emwave,该单位为电磁波工程单位，长度单位mm，频率单位GHz，时间单位ns。
●建立物理模型

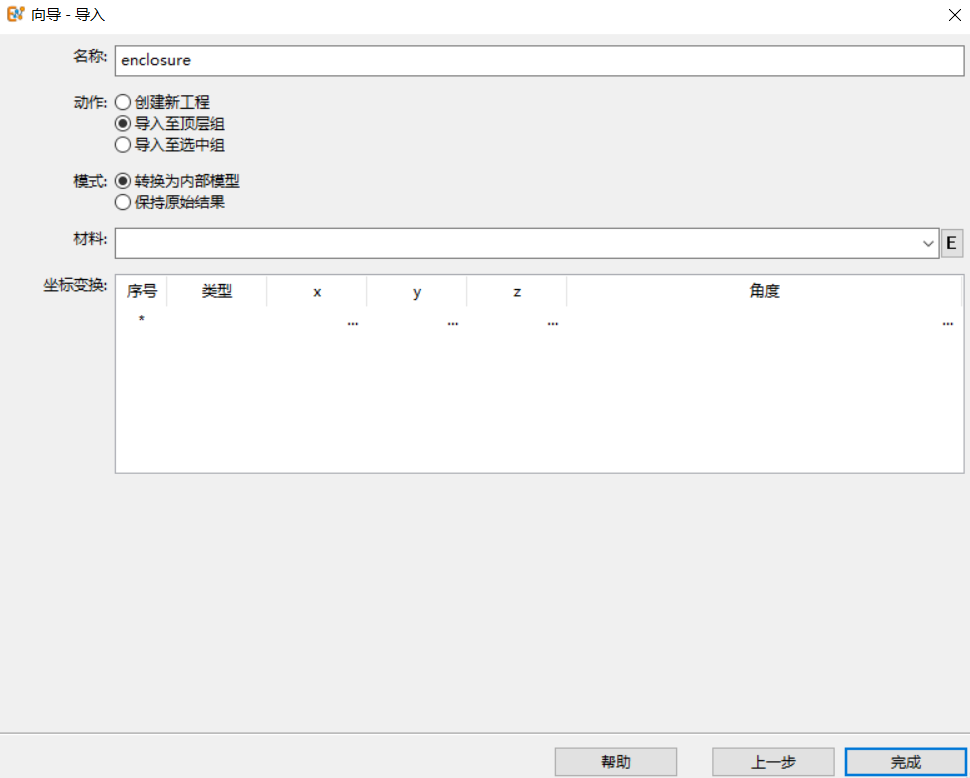

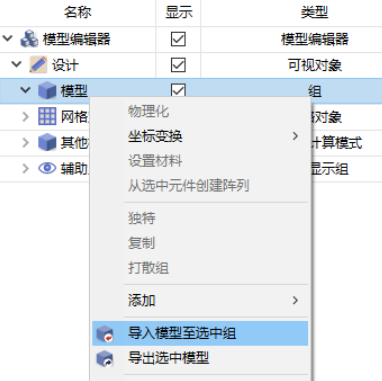

右击模型编辑器窗口下的模型，选择导入模型至选中组。导入enclosure.stl，生成机箱。

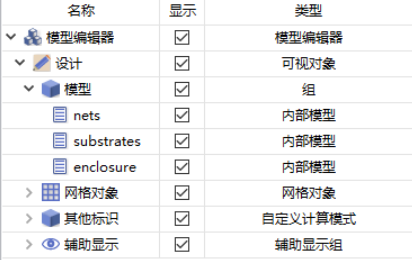

参考机箱导入方法，按顺序导入substrates.stl、nets.stl。在模型编辑器 -> 模型下出现以下列表。

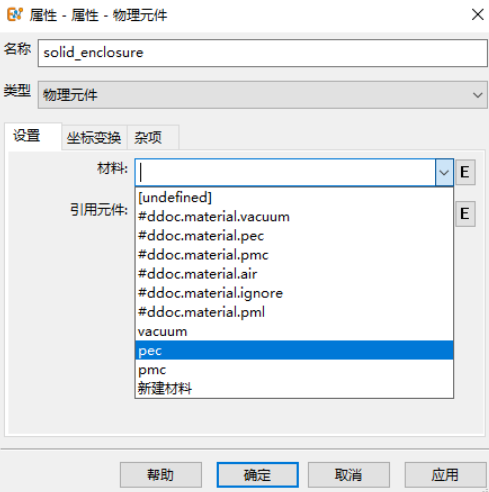

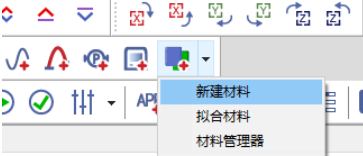

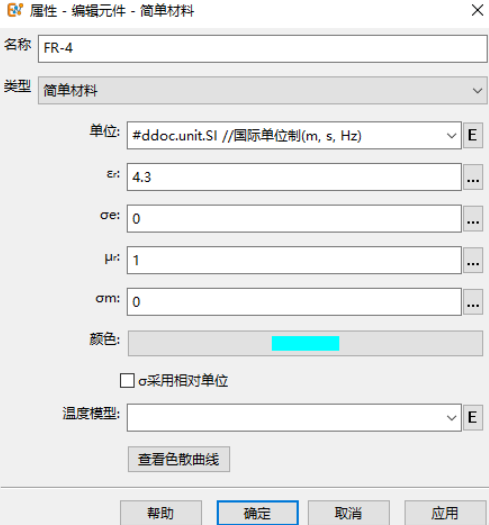

参考机箱材料赋予方法，分别给衬底substrates和电路nets添加材料FR-4和pec。
添加PCB板和机箱的连接导线。点击工具栏图标，新建导线。

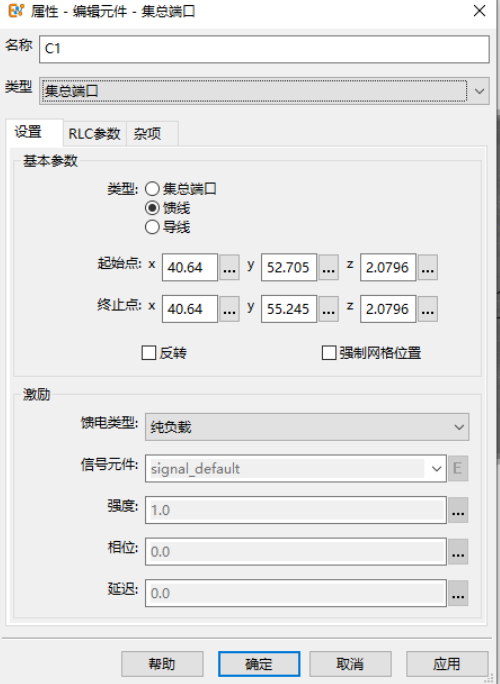

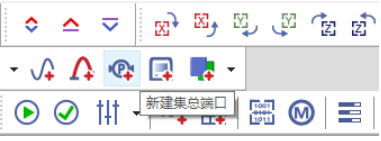

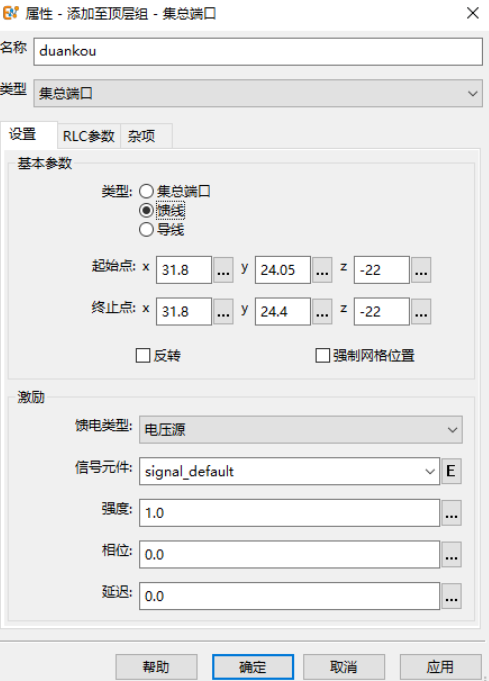

在电路上添加集总端口。在工具栏中点击新建集总端口。更改集总端口名称为C1，基本参数中类型选择馈线，起始/终止点数值修改如下图，激励中馈电类型选择纯负载。

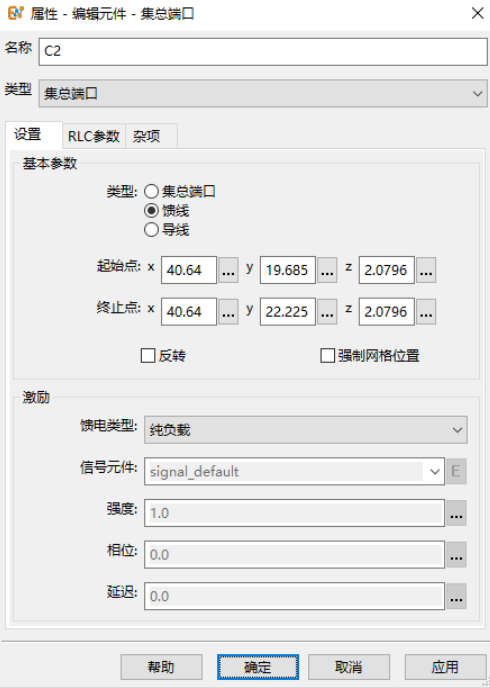

以同样的方式添加集总端口 C2 。

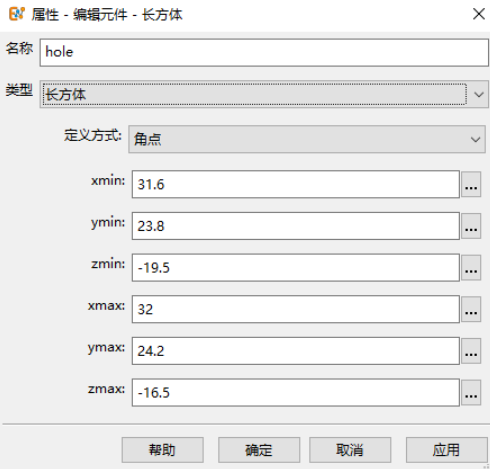

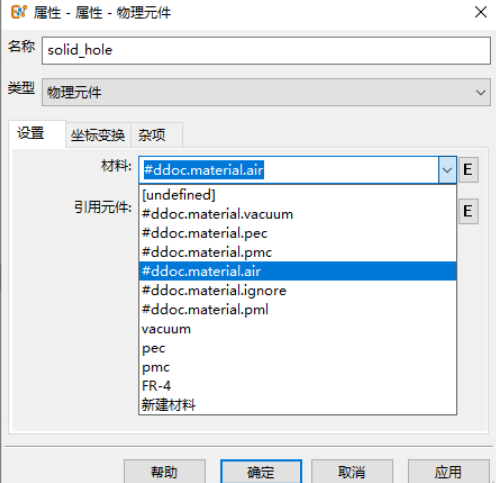

在机箱上开孔，使线缆穿过。在工具栏点击长方体按钮。修改长方体名称为hole，并修改长方体属性。右击hole,选择物理化。在设置选项卡下，材料下拉框中，选择空气材料。

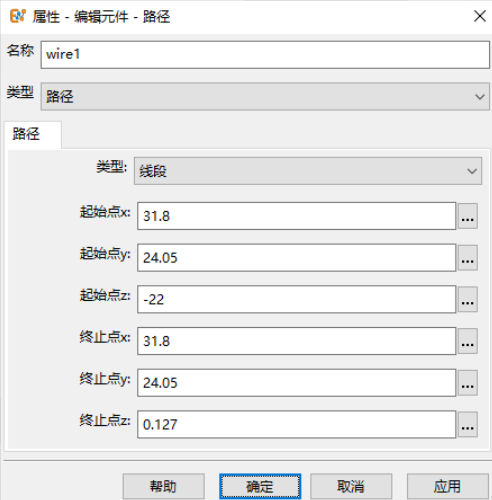

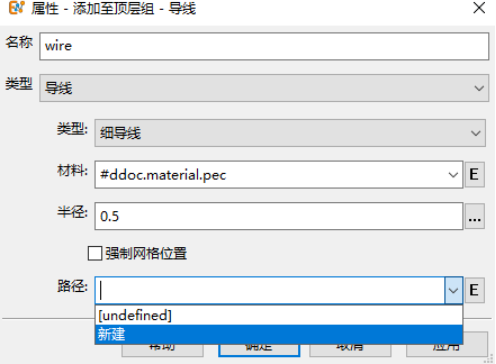

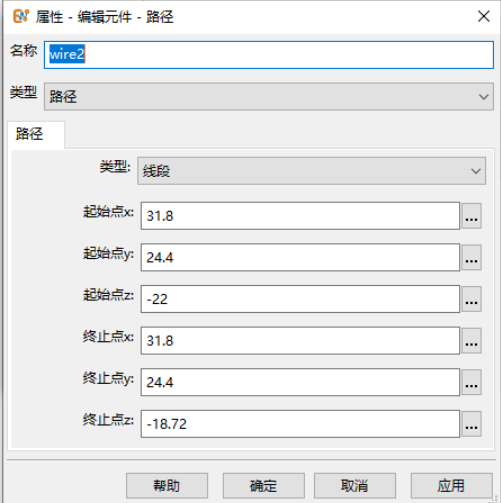

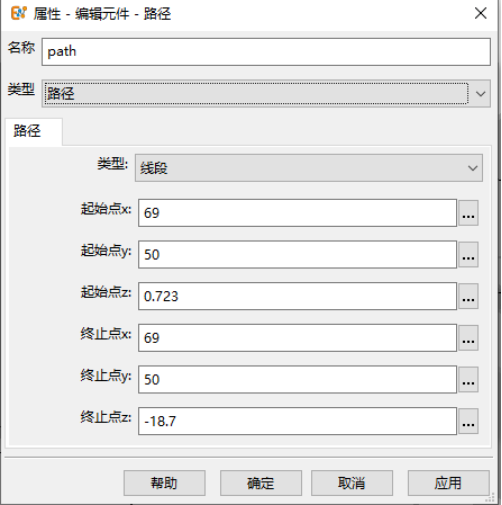

添加线缆。按照上述的方法添加导线，并修改导线名称为input、output。新建导线路径 wire1、wire2。
在 input 和 output 之间添加激励源-- 集总端口 。按照上述方法添加集总端口，集总端口属性如下。
●设置监视器

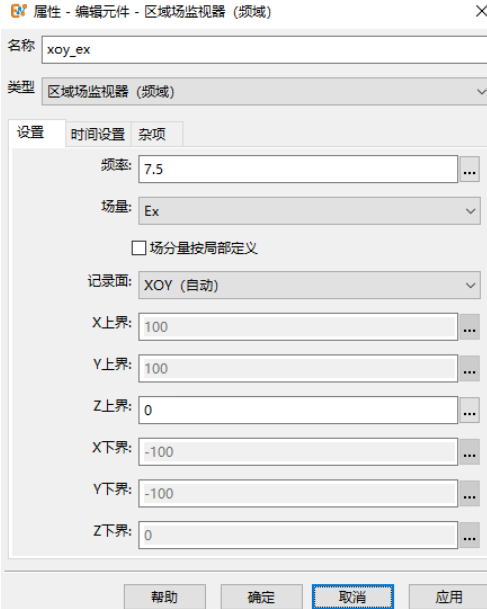

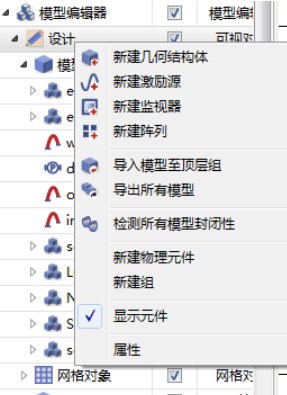

右击模型编辑器->设计，选择新建监视器。在弹出的属性窗口中，修改名称为xoy_ex，类型选择区域场监视器（频域），设置频率为7.5，场量选择Ex，记录面为XOY（自动）。

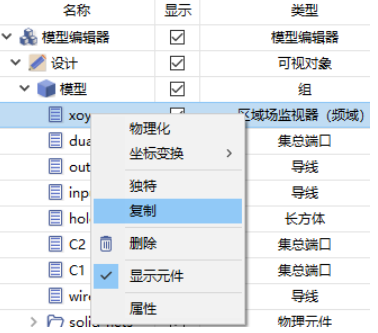

右击xoy_ex，选择复制。双击新生成的xoy_1，更改名称为yoz_ex，记录面修改为YOZ（自动），X上界设置为40。
同理，得到监视器zox_ex。

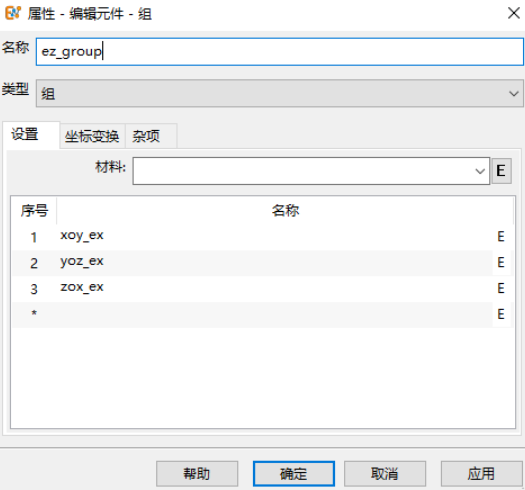

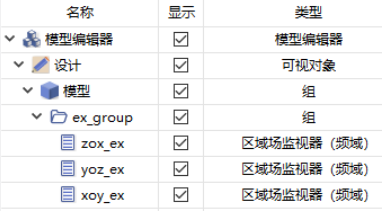

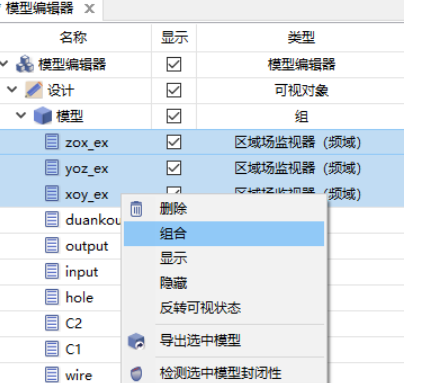

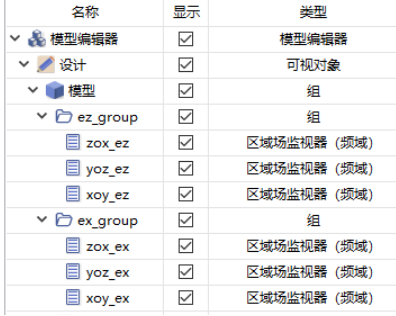

同时选中xoy_ez、yoz_ez、zox_ez，右击选中组合，将三个Ez监视器合成一个组。双击更改名称为ex_group。

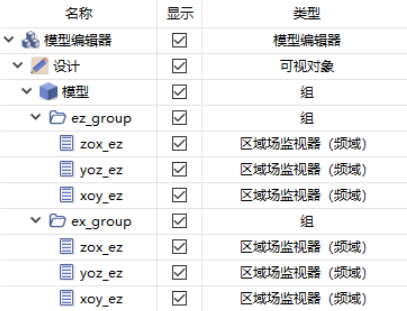

右击ex_group，复制Ex监视器组，生成监视器组ex_1。双击生成的监视器组ex_1，修改监视器组名称为ez_group。点击确定。
展开ez_group，右击zox_ex，选择独特。生成zox_1。

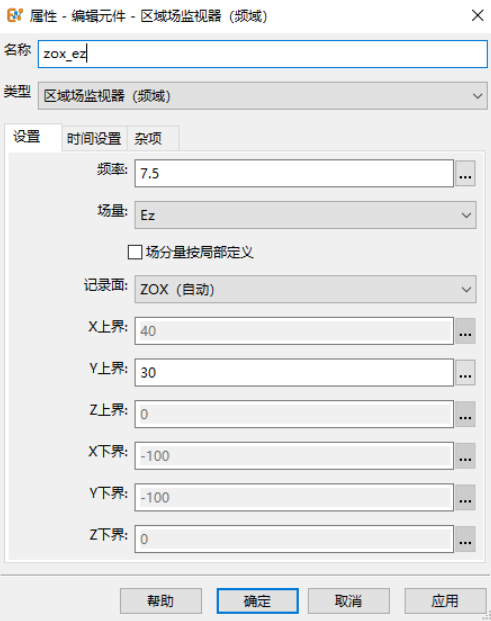

双击zox_1，修改名称为zox_ez,选择场量为Ez。

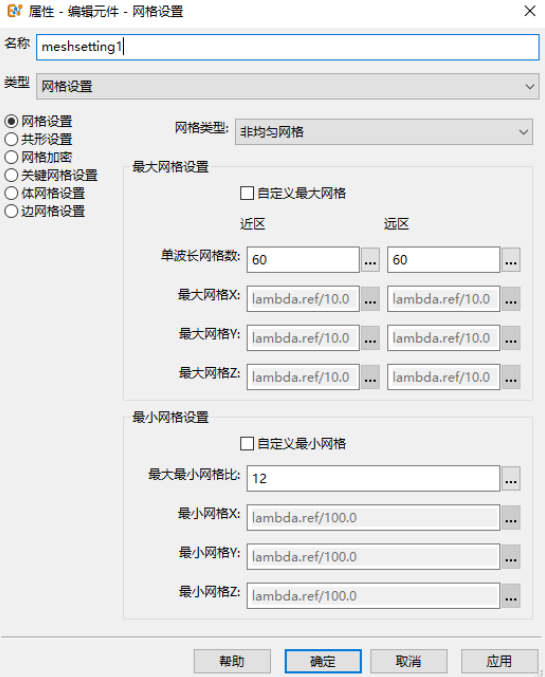

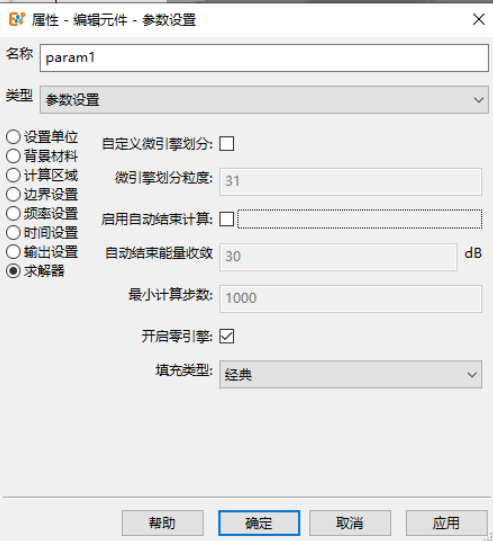

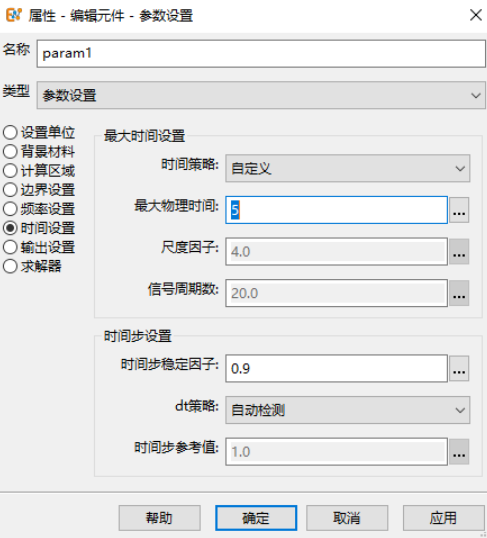

能量收敛设置。消除勾选 启用自动结束计算 ，不设置自动结束的收敛能量。
验证文档参数。

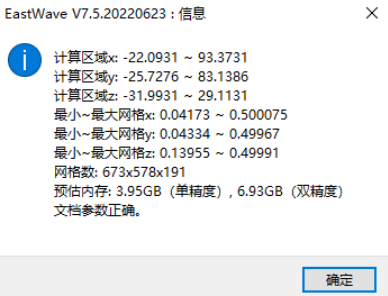

显示文档基本计算信息。

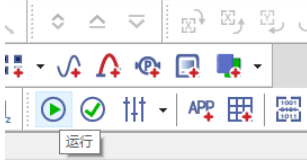

●启动计算
●查看实时场
FDTD算法属于时域算法，在计算过程中可以观察电磁波的动态演化过程，点击实时场观察按钮。
计算完成后，在“结果”出现于工程文件名称相同的 mxd 文件，双击，进入后处理界面。

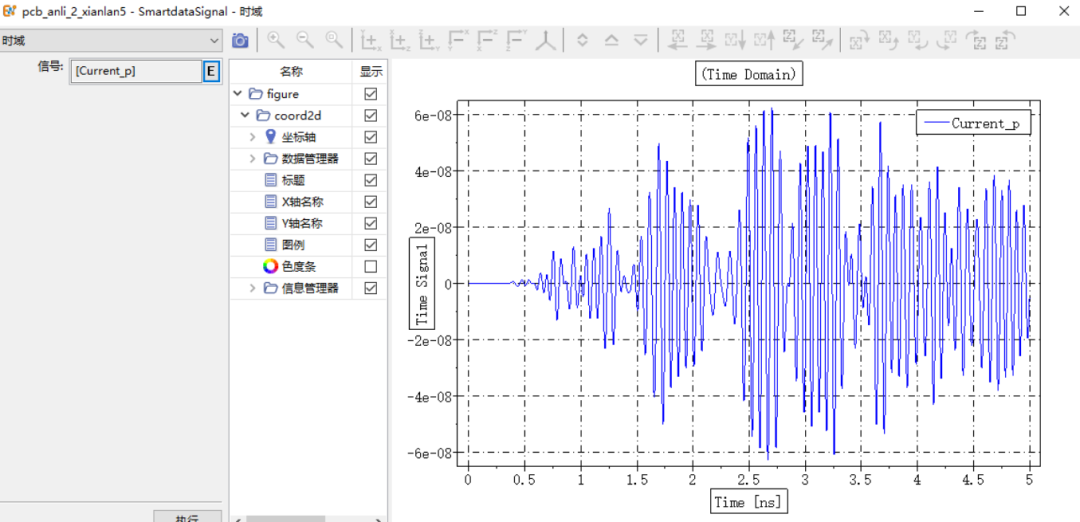

左侧是变量窗口，在此处可查看结果；右侧的命令行窗口，工程师可以编辑后处理语言，对数据进行处理。集总元件C1上产生的信号数据存储在SmartdataSignal.C1[0]Lumped_elements.topgroup1.g1中，双击打开。在左边栏的下拉框中选择时域，信号栏选择Current_p。

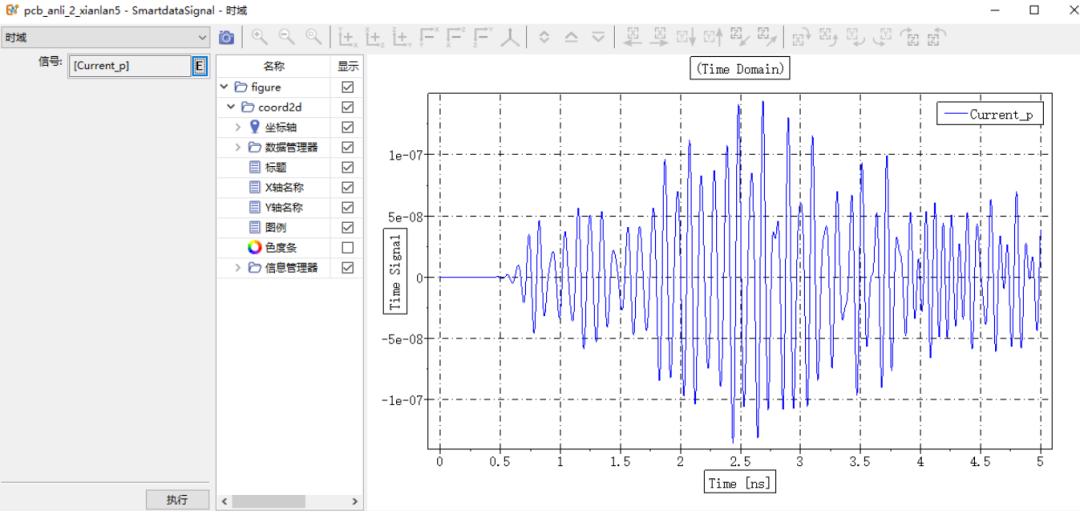

集总元件C2上产生的信号数据存储在 SmartdataSignal.C2[0]Lumped_elements.topgroup1.g1 中，双击打开。在左边栏的下拉框中选择 时域 ， 信号 栏选择 Current_p 。
