- 天线罩篇
仿真材料温变
对球形鼻锥天线罩
功率传输系数造成的影响
本案例针对EastWave V7.6初学者，利用天线罩模式计算材料温度变化造成天线罩功率传输系数的变化。案例步骤包含建模、仿真设置、求解和结果查看。
仿真目标
本案例仿真的目标是球形鼻锥天线罩功率传输系数

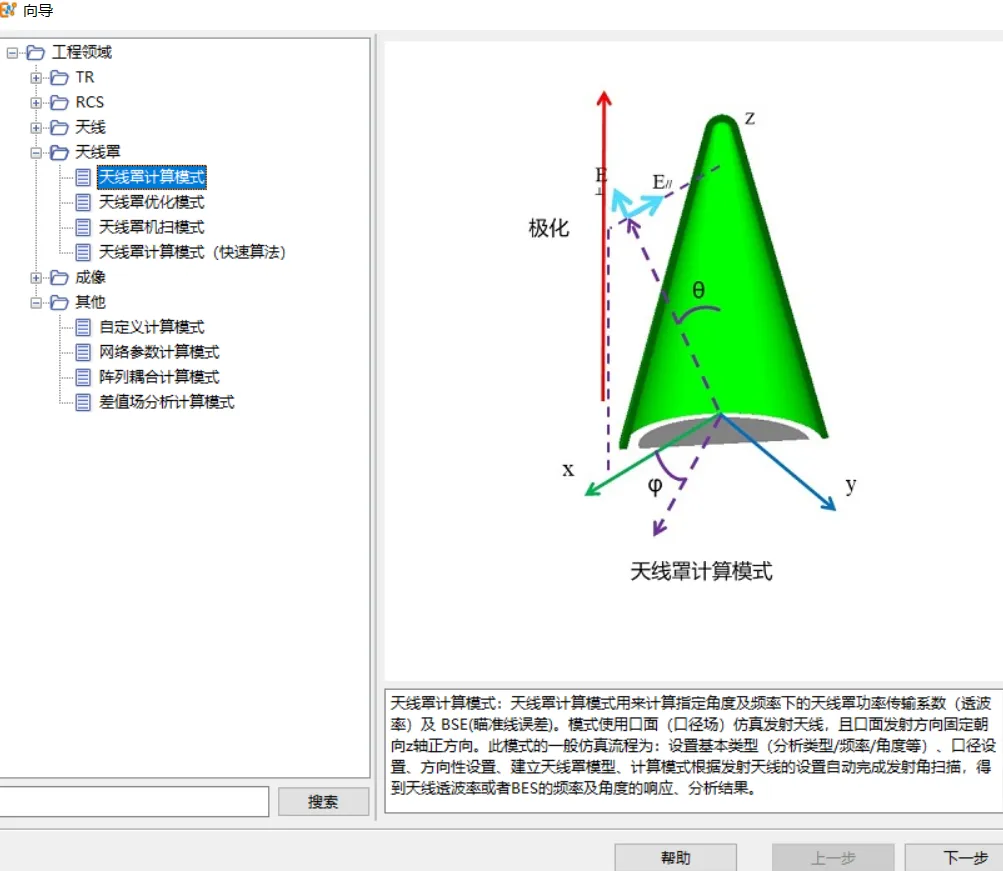

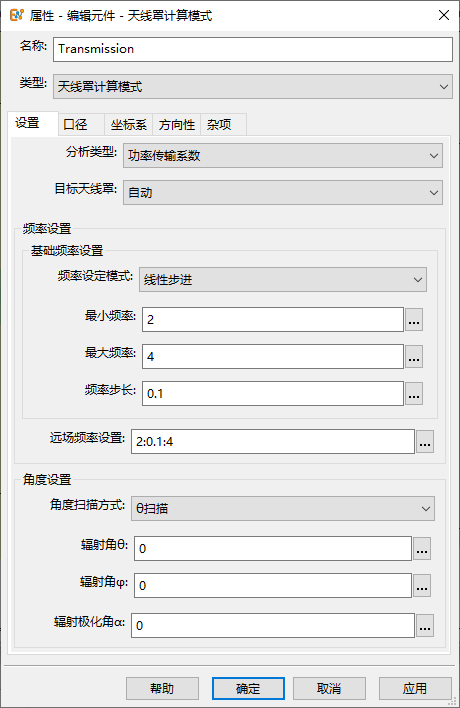

① 扫描方式：单角度宽频
② 频率：2GHz-4GHz
③ 角度：0°
④ 天线罩尺寸：480mm x 480mm x 600mm（电尺寸：6.75倍波长×6.75倍波长×8.0倍波长）
设置单位

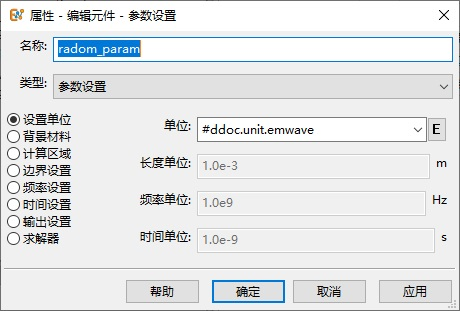

选择#ddoc.unit.emwave,该单位为电磁波工程单位，长度单位mm，频率单位GHz，时间单位ns。
设置变量

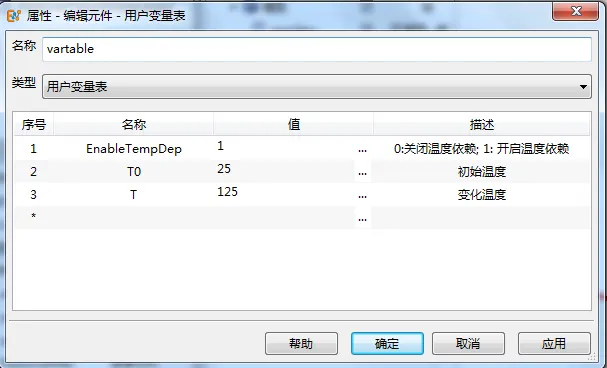

新建变量，EnableTempDep默认值为1，0表示常温，1表示温度随空间分布。
设置温度相关材料

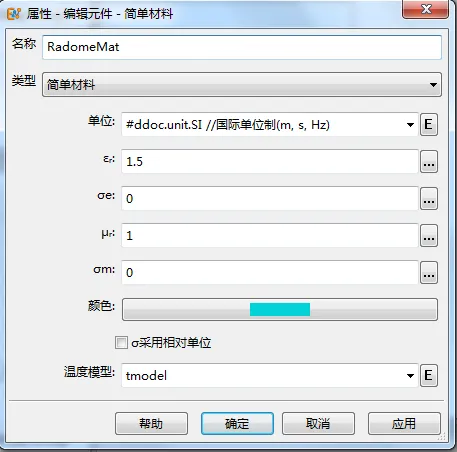

材料类型选择简单材料，设置材料介电常数为1.5，材料颜色可以根据个人喜好设置。

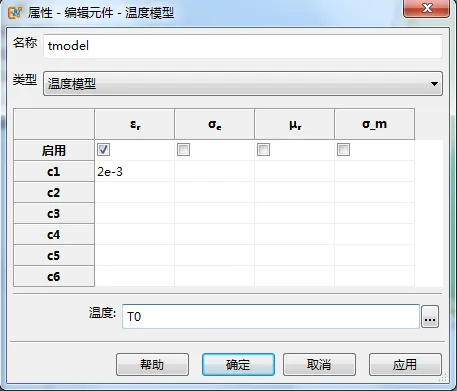

在材料设置下面有温度模型，点击编辑按钮设置如下：
当材料的电磁性质与温度存在函数关系时，温度的改变会导致材料的电磁响应的变化。材料的主要电磁性质ε,μ和σ_e,σ_m可以用关于温度的多项式进行表示。
软件中采用的是参考温度附近的泰勒展开形式，c1表示泰勒系数，T0表示初始温度。

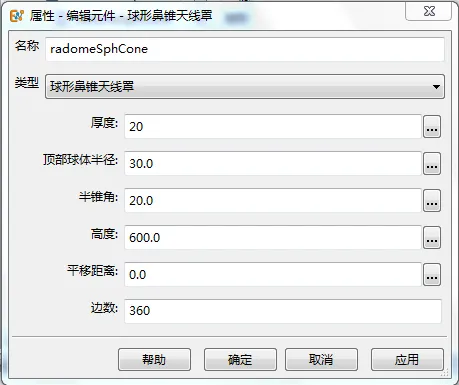

工具栏点击天线罩图标，下拉菜单选择 新建球形鼻锥罩 。设置球形鼻锥几何参数如图。
设置完成后，在设计窗口中，模型 下方的出现名称为 radomeSphCone 的标识。赋予模型材料属性，鼠标右键 radomeSphCone ，弹出的菜单选择 设置材料 ，选择天线罩材料“RadomeMat”，点击确定。

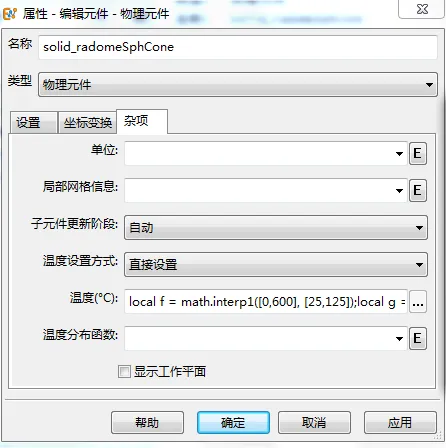

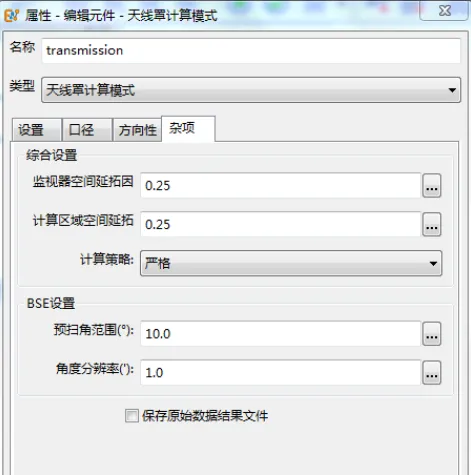

点击 杂项 ，进行温度相关设置，天线罩温度从底部25°到顶部125°线性变化。math.interp1用于构造一个一维的插值函数，如下述代码所示，对应的函数在z=0时，温度取值为25，z=600时，温度取值为125。

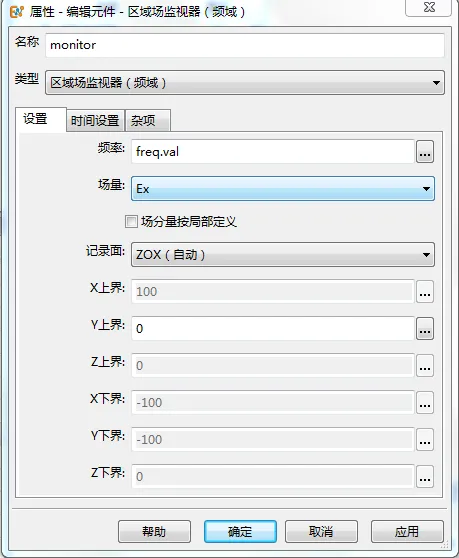

新建监视器元件，类型选择 区域场监视器（频域） 窗口，频率设置为freq.val，表示记录中心频率的区域场图，场分量Ex，记录面zox面，y中心为0，点击 确定 。

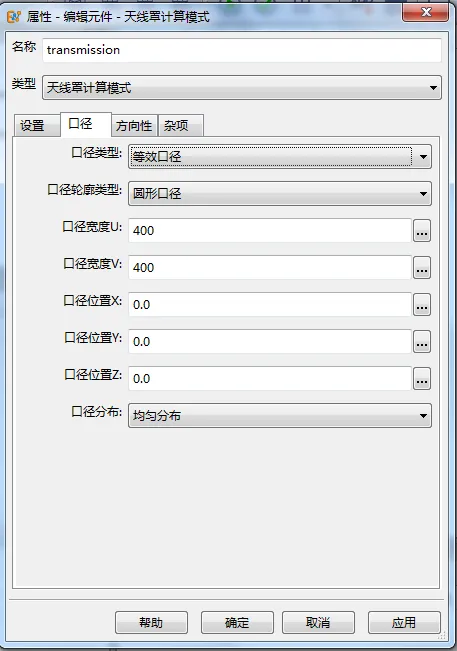

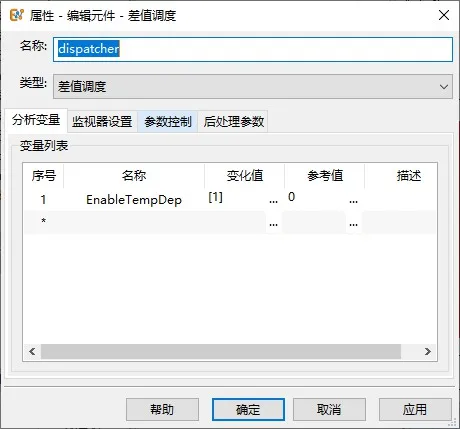

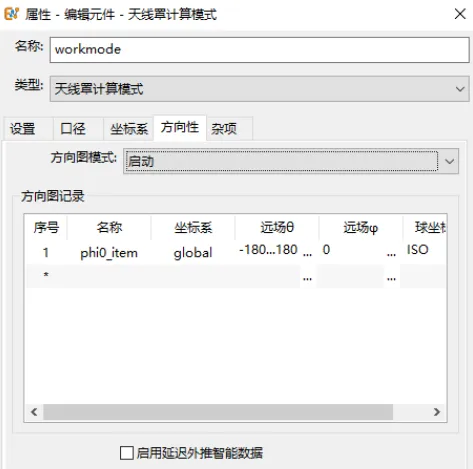

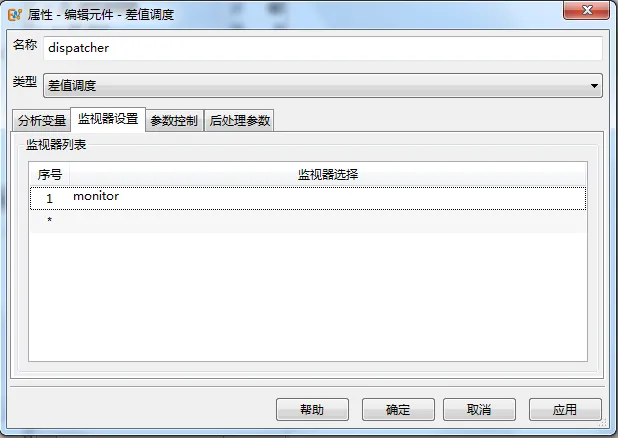

本案例需要设置多次计算时的不同模型参数，以便进行差值场计算。差值调度可以通过如下方式设置：仿真 菜单> 参数扫描和优化 ，类型选择 差值调度 ，在 分析变量列表 中输入需要改变的变量名和取值,设置变化值为[1]，参考值为0，0表示没有材料没有温变，表示材料按照设置温变,先计算变化值，再计算参考值。
点击监视器设置，选择刚刚设置的区域场监视器，看看材料温度变化对区域场图的影响。

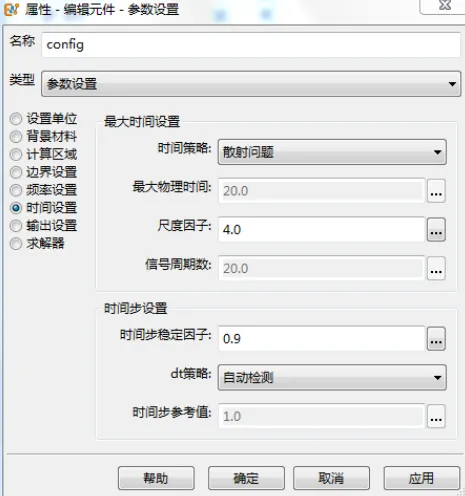

最大时间设置 设置为 幅射问题 ， 尺度因子 设定为4.0，其意义为最大物理时间为电磁波沿体对角线传播4次的时间。

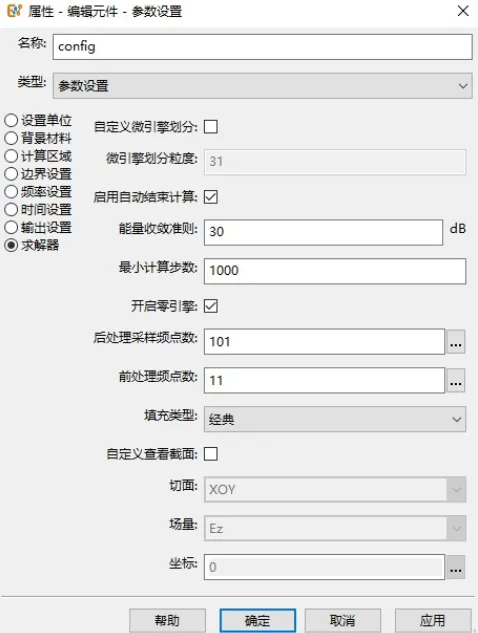

设置自动结束能量收敛为30，意义为当计算区域总能量与峰值能量相比，减小到-30dB后停止计算。

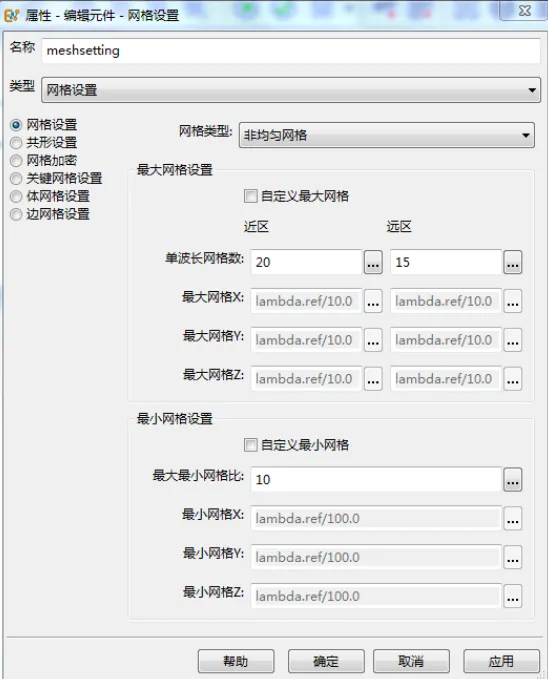

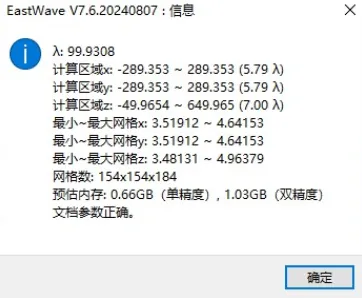

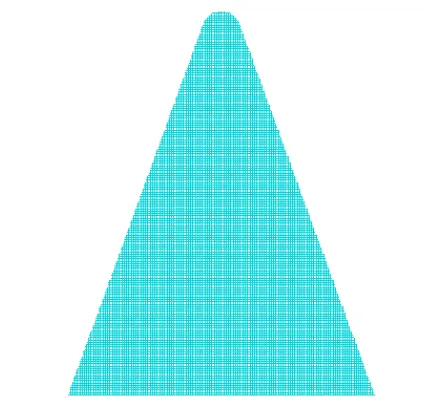

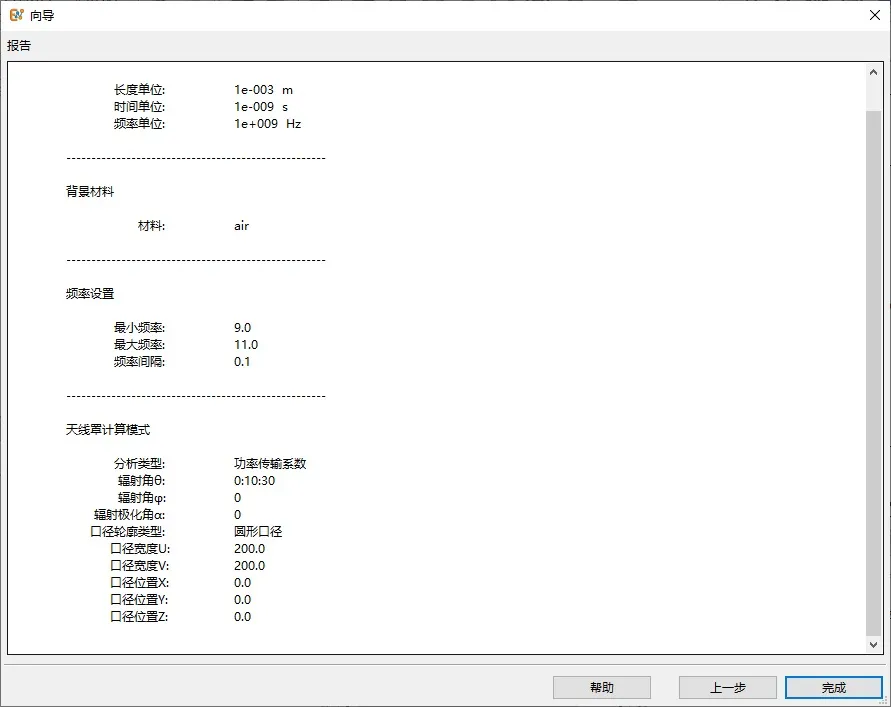

验证文档参数，显示文档基本计算信息。
菜单栏选择 仿真 、 运行 。在计算过程中可以观察电磁波的动态演化过程，点击实时场观察按钮选择观察的物理量（Ex、Ey、Ez等），选择切面SLICE_XY、SLICE_YZ、SLICE_ZX进行实时场查看。
计算完成后，在“结果”出现于工程文件名称相同的3个mxd文件，第一个是材料温变后的，第二的结果是材料温变前的，第三个是差值场的变化结果，双击进入后处理界面。
结果显示：

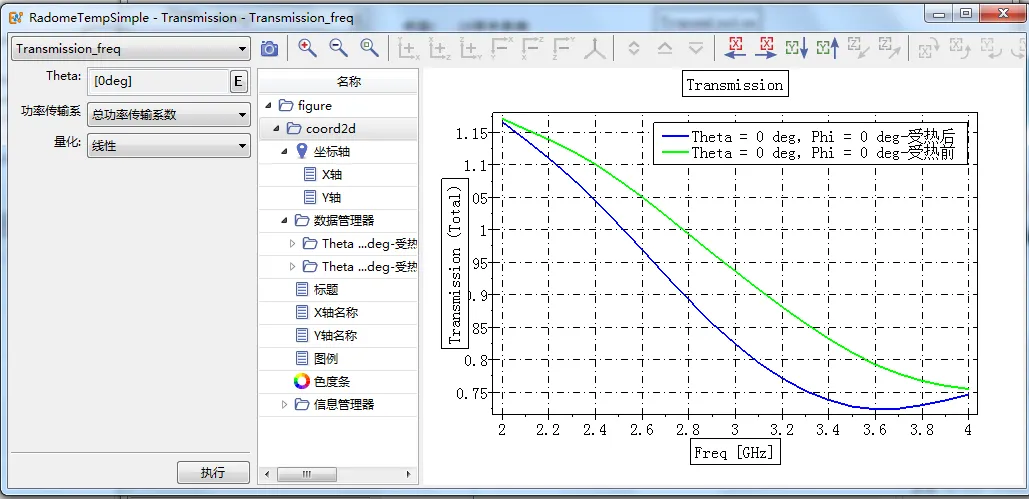

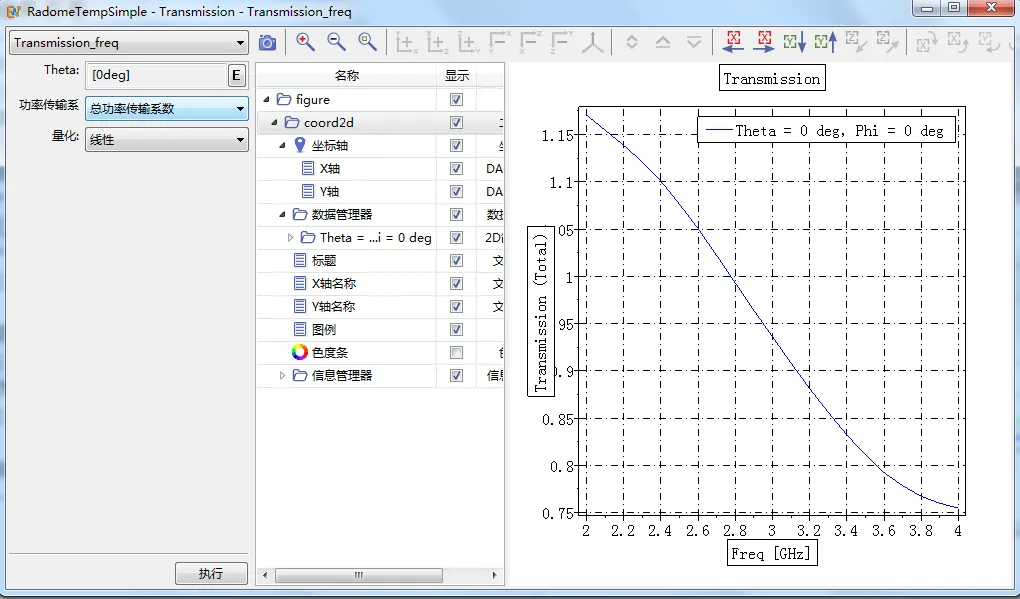

功率传输系数随频率变化的曲线如图(材料温变前)

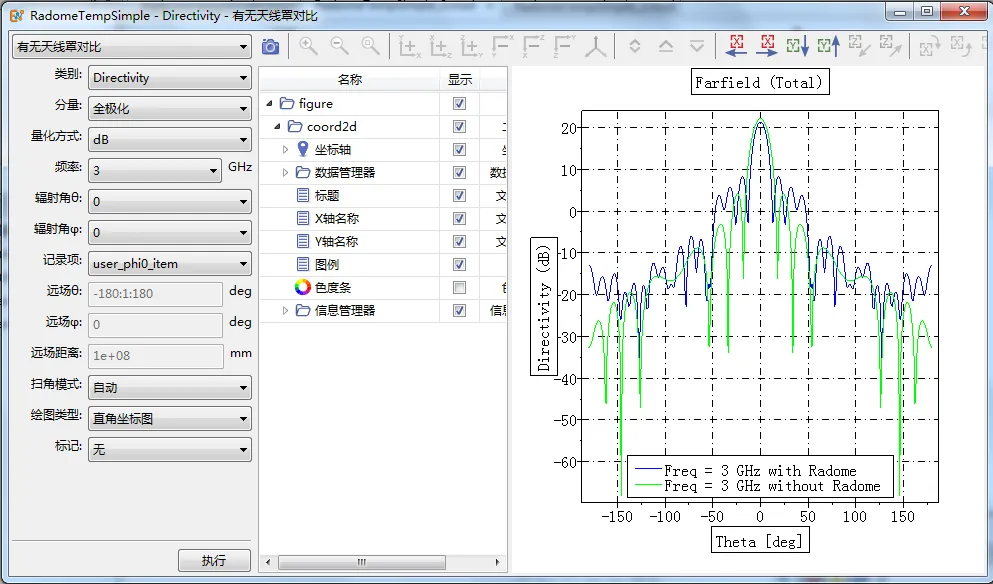

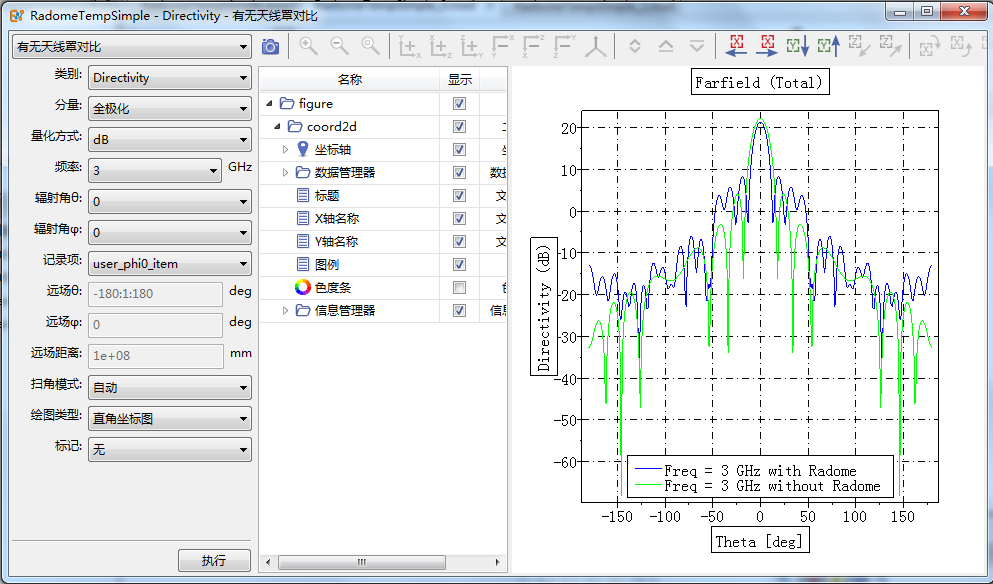

在主要数据结果中双击“Directivity.results”，可查看方向图。方向图显示窗口如图，可查看指定频率、指定扫描角的方向图。
将两张透波率曲线放在一起对比可以看到如下结果，材料受热后透波率变低。

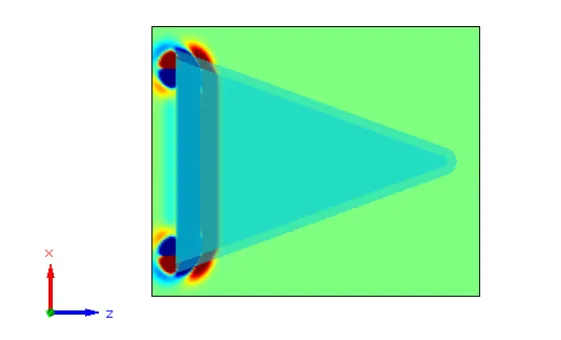

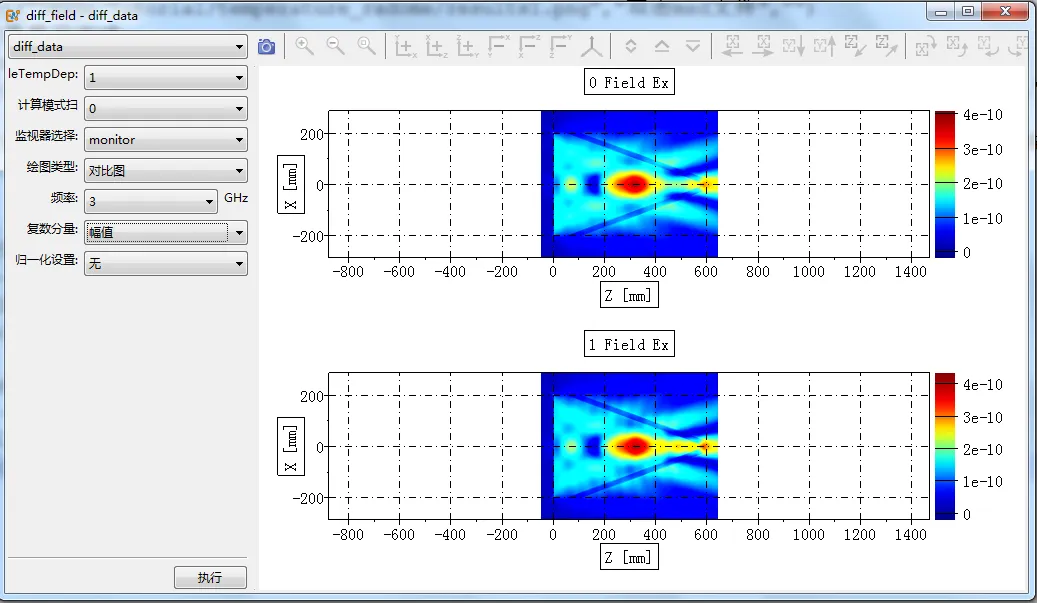

查看差值场对比图：
